Arquitetura — Como os módulos se conectam

Em linguagem simples

Imagine uma loja com três pontos de contato:

Computador do balcão — onde o operador consulta e recebe pagamentos.
Totem na entrada — onde o cliente paga sozinho pelo PIX.
Celular do gestor — onde se escolhe caixa e impressora.

Todos esses pontos passam pelo mesmo sistema central (ILLI), que por sua vez conversa com a Credsystem na internet e grava tudo no banco de dados da loja.

Arquitetura dos módulos

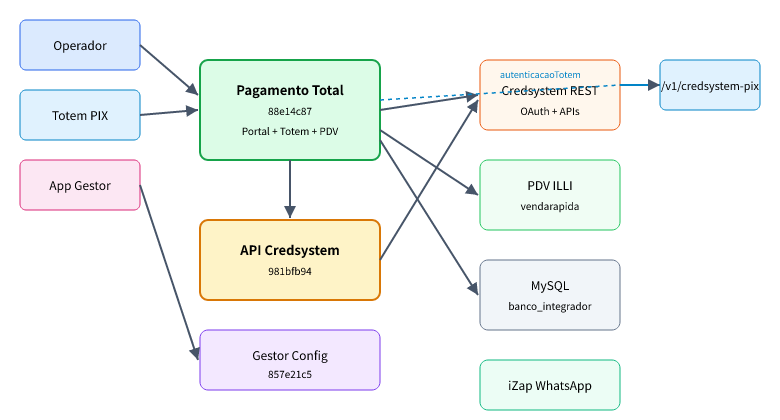

Figura 2 — Arquitetura: o módulo Pagamento Total (88e14c87) orquestra tudo; a API Credsystem (981bfb94) faz as chamadas externas.

Detalhes para T.I.

Camadas

Camada	Módulo	Responsabilidade
Apresentação	`88e14c87/visual.html`	Vue 3 — portal operador
Apresentação	`/v1/credsystem-pix`	UI Totem PIX (fora de bibliotecas/)
Apresentação	`981bfb94/visual.html`	Quasar — config por entidade
Negócio	`88e14c87/controle.php`	Orquestração, PDV, integrador, auditoria
Integração	`981bfb94/controle.php`	OAuth2 + Guzzle → APIs Credsystem
Config mobile	`857e21c5/controle.php`	`configuracao_usuario`
Notificação	`4ac2090b/controle.php`	iZap REST

Dependências entre módulos

88e14c87 instancia new api_integracao_credsystem() para todas as operações Credsystem.
88e14c87 chama vendarapida::sangriasuprimento para receita/despesa no PDV.
857e21c5 e 88e14c87 usam util.php (12262a22).
4ac2090b é independente — consumido por outros módulos do sistema.

Rotas principais (@Link)

/bibliotecas/981bfb94-…/api_integracao_credsystem
/bibliotecas/88e14c87-…/api_integracao_credsystem_pagamento_total
/bibliotecas/857e21c5-…/credsystem_gestor_configuracoes
/bibliotecas/4ac2090b-…/izap
